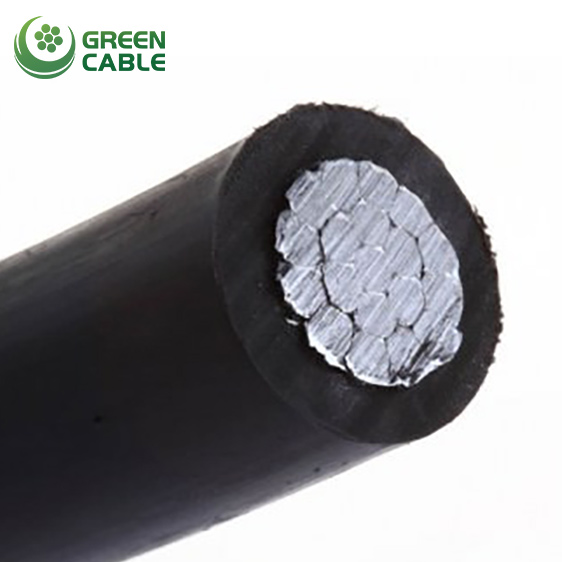

Cable Aluminio Protegido Monocapa

Cable Aluminio Protegido Monocapa son indicados para redes primarias compactas de distribución de energía en mediana tensión. La cobertura de cables protegidos es resistente al encaminamiento eléctrico y a las intemperies. Esto aumenta la confiabilidad de la red aérea de distribución, que evita descargas y apagados, en contactos ocasionales con objetos con puesta a tierra y árboles.

Send Massage Get Price

Construction

Conductor: alambres de aluminio 1350, acordonamiento clase 2 compacto, con bloqueo longitudinal de humedad, según NBR NM 280.

Blindaje del conductor: compuesto termofijo semiconductor (incluso para cables de 35 kV, opcional para cables de 15 y 25 kV).

Cobertura: compuesto termofijo de XLPE (polietileno reticular), resistente al encaminamiento eléctrico y a las intemperies, en color gris.

Standards

IEC 60228

Cable Protegido 15kV

Sección (mm)	Diámetro del conductor (mm)	Cobertura - Espesor (mm)	Cobertura - Diámetro (mm)	Peso nominal (kg/km)
35	6,95	3	13,3	184
50	8,15	3	14,6	226
70	9,65	3	16,1	297
95	11,45	3	18	384
120	12,95	3	19,5	462
150	14,4	3	21	546
185	16,15	3	22,8	672
240	18,29	3	25	843
300	20,65	3	27,4	1021

Cable Protegido 25kV

Sección (mm)	Diámetro del conductor (mm)	Cobertura - Espesor (mm)	Cobertura - Diámetro (mm)	Peso nominal (kg/km)
35	6,95	4	15,4	225
50	8,15	4	16,6	271
70	9,65	4	18,2	346
95	11,45	4	20	437
120	12,95	4	21,6	520
150	14,4	4	23,1	608
185	16,15	4	24,9	739
240	18,29	4	27,1	916
300	20,65	4	29,5	1101

Cable Protegido 35kV

Sección (mm)	Diámetro del conductor (mm)	Cobertura - Espesor (mm)	Cobertura - Diámetro (mm)	Peso nominal (kg/km)
70	9,65	7,6	26,8	879
95	11,45	7,6	28,7	953
120	12,95	7,6	30,2	1028
150	14,4	7,6	31,7	1129
185	16,15	7,6	33,5	1230
240	18,29	7,6	35,7	1333
300	20,65	7,6	38,2	1437
